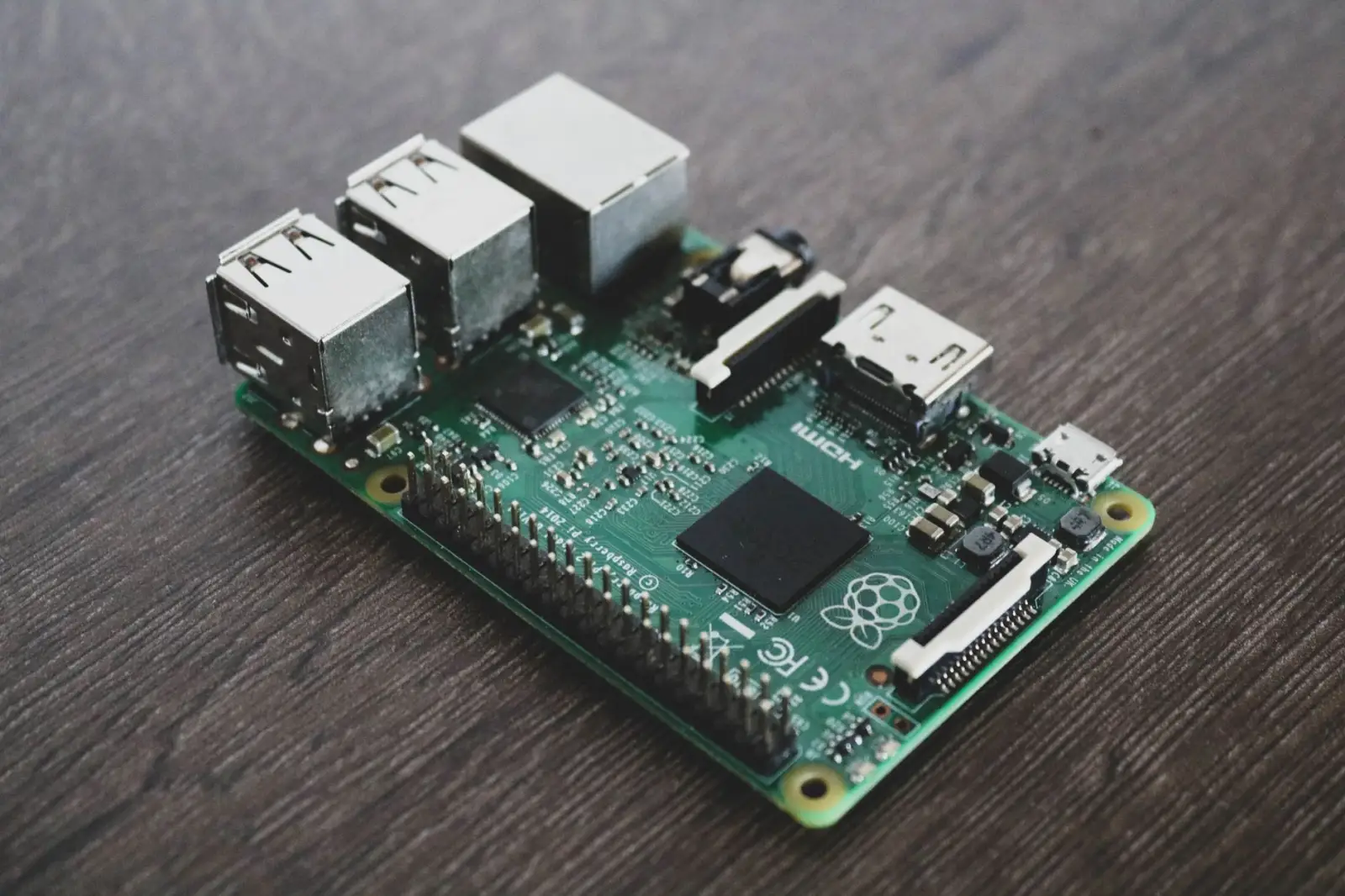

在电子产品的研发与制造中，电子元件的选型往往决定了整个系统的成败。济南哲通电子科技有限公司基于多年在济南制造领域的深耕，发现许多工程师在参数匹配上存在认知盲区——只关注封装尺寸或标称值，却忽略了实际工况下的性能漂移。本文从实战角度出发，结合哲通电子的技术积累，解析如何通过精准选型实现电路设计的最优解。

参数匹配的核心：从静态规格到动态响应

传统选型常停留在数据手册的“典型值”层面，但真正的电子科技应用需要关注极端条件。例如，一款标称10μF的MLCC电容，在施加50V偏压时实际容值可能下降至6μF，其ESR也随频率非线性变化。哲通电子在为客户设计电源滤波网络时，会强制要求将DC偏压特性曲线和温度系数纳入筛选清单。对高频信号路径，我们甚至要对比不同厂商的Q值在1GHz以上的实测差异，而非只看规格表上的理论数据。

三大关键性能指标：可靠性、热管理与EMI抑制

除了参数准确度，电子产品的长期稳定性更依赖以下维度的优化：

• 可靠性冗余：在汽车电子或工业控制场景中，哲通电子优先选择降额系数≥0.8的元件。比如MOSFET的Vds耐压值至少留出20%余量，陶瓷电容的额定电压需为实际工作电压的1.5倍以上。
• 热管理设计：功率电感的热阻参数常被忽视。我们通过红外热成像实测发现，同一封装下不同绕线工艺的温升差异可达15℃。选型时必须结合PCB铜箔厚度、散热风道进行联合仿真。
• EMI抑制策略：对于开关电源，哲通电子推荐采用“铁氧体磁珠+共模扼流圈”的复合方案。磁珠的阻抗-频率曲线需在开关频率的2倍谐波处达到峰值，而非盲目追求高阻抗值。

举个例子，某物联网终端项目因使用了低成本的碳膜电阻，在-40℃低温环境下阻值漂移超12%，导致分压电路误触发。哲通电子介入后，将所有信号路径电阻更换为金属膜类型（温漂系数≤25ppm/℃），配合济南制造的精密贴片工艺，最终使整机温度稳定性提升3倍以上。这就是选型时“参数匹配”与“环境应力”必须协同考量的典型场景。

案例分析：高频收发电路的元件优化实战

去年，一家通信设备厂商委托哲通电子优化其5G小基站的接收前端。原设计采用通用型LDO供电，但噪声频谱在1-10MHz区间出现-85dBc的杂散。我们通过替换为超低噪声LDO（PSRR在100kHz下达75dB），并搭配MLCC与钽电容的混合去耦网络，将底噪压至-105dBc以下。这里的关键在于：电子元件的PSRR参数必须与负载瞬态电流变化率匹配，而非只看静态指标。同时，射频走线的寄生电感被控制在0.5nH以内，这得益于哲通电子自研的阻抗匹配算法库。

给研发工程师的选型建议

针对不同应用场景，哲通电子建议建立三层筛选机制：第一层，基于数据手册的极限参数做初筛；第二层，通过实测小批量样本的批次一致性来验证；第三层，在完整系统板级进行加速老化测试（如85℃/85%RH下运行1000小时）。只有经过这三关的电子产品，才能进入量产BOM清单。

在济南制造体系下，哲通电子始终强调“选型即设计”——元件参数与电路拓扑、PCB布局、散热结构构成一个耦合系统。工程师不妨在仿真阶段就引入元件的SPICE模型，尤其是考虑寄生参数的真实模型，而非理想模型。这种前置优化能大幅缩短调试周期，让产品从概念到落地的路径更加平滑。
